香蕉视频在线观看免费電磁爐組裝老化生產線是可以把電磁爐的組裝、老化、包裝次完成的生產線。香蕉视频在线观看免费電磁爐組裝老化生產線主要結構組成有：主線體、兼容工裝板、90°轉角機與升機、老化線區和電磁爐測試工位區。下麵主要講解下電磁爐組裝老化生產線主題的選材製作。

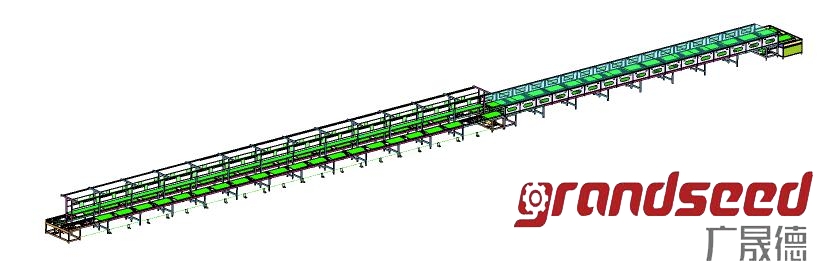

電磁爐組裝老化生產線結構圖

香蕉视频在线观看免费電磁爐組裝老化生產線主線體講解

1、電磁爐組裝老化生產線動力機構：動力采用5HP坤齒輪減速馬達，V=10米/分（鏈條速度），計2套。老化線動力機構：動力采用2HP坤齒輪減速馬達，V=10米/分（鏈條速度），鏈輪6’，Z=13-17，主動傳動鏈輪P=38.1,Z=9,軸承座UCP208,蓋板 &1.2冷軋板折彎成型，傳動軸Ø45*560；

2、電磁爐組裝老化生產線張緊機構：機尾架40*40*&1.5mm方通焊接，張緊絲杆張緊，鏈輪P=38.1,Z=9；

3、電磁爐組裝老化生產線機架：支架采用40*40*&2.0mm方通焊接

4、電磁爐組裝老化生產線導軌：采用鋁合金導軌100*118鋁型材，表麵陽處理。

5、電磁爐組裝老化生產線輸送鏈條：三倍速尼龍低噪音鏈條P=38.1（大黑小藍）。

6、電磁爐組裝老化生產線小阻擋器：采用Ø50mm*30mm單動帶緩衝氣缸，每工位安裝個，當塊工裝板進入時，對塊工裝板進行阻擋，阻擋器承載板采用3mm厚鋼板折製成型。每個阻擋器可以人工控製和自動控製 ；

7、電磁爐組裝老化生產線大阻擋器：采用Ø30mm*30mm單動臥式氣缸，以減少工裝板運行時衝擊，氣缸輔以行程開關加兩位三通電磁閥3V210/220V控製，阻擋器承載板采用3mm厚鋼板折製成型，共2套。

8、電磁爐組裝老化生產線集 電 軌：支撐架＜40*3焊接，高度可調，間隔800mm，專用鋁合金導軌及桔紅色塑料外罩，並加蓋，導電輪A-05單向，扭簧式斜杠杆式，導電性能好耐用，間隔150mm，共5排布置;

9、電磁爐組裝老化生產線活動門板：老化線體兩側安裝可活動式觀察門板；上方密封，采用PVC管直接接到通風管道上。

10、電磁爐組裝老化生產線電器控製：線體主幹線為三相五線製，有可靠接地，電氣線路應整齊明晰，控製開關、按鈕、指示燈等均有明顯標示。所有電氣配電箱、主控製櫃的設計、製造、安裝均應符合電氣技術安全標準。

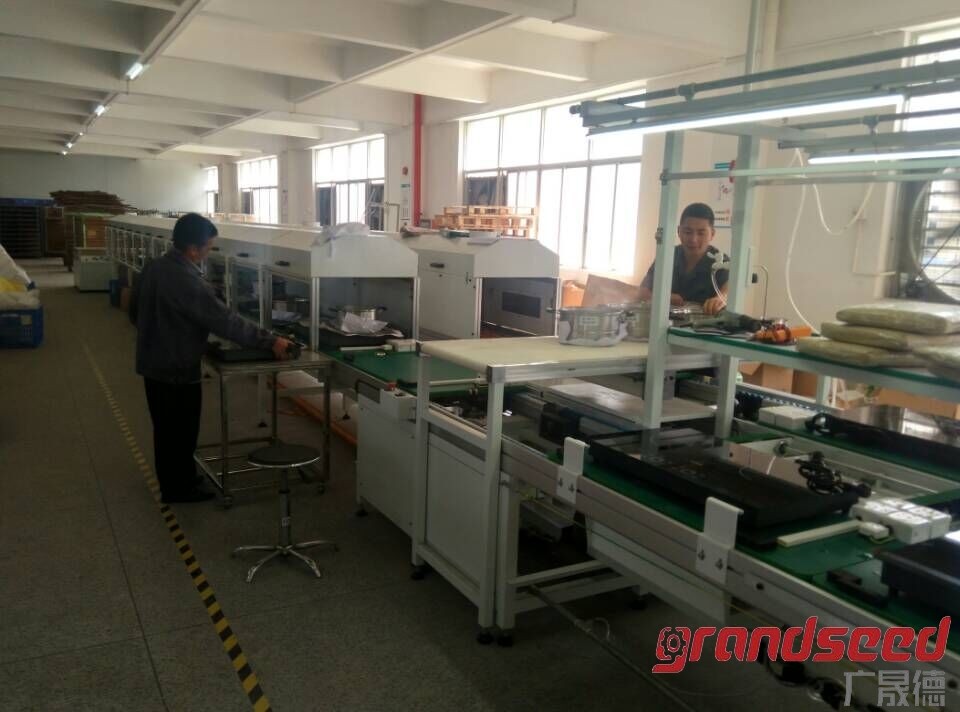

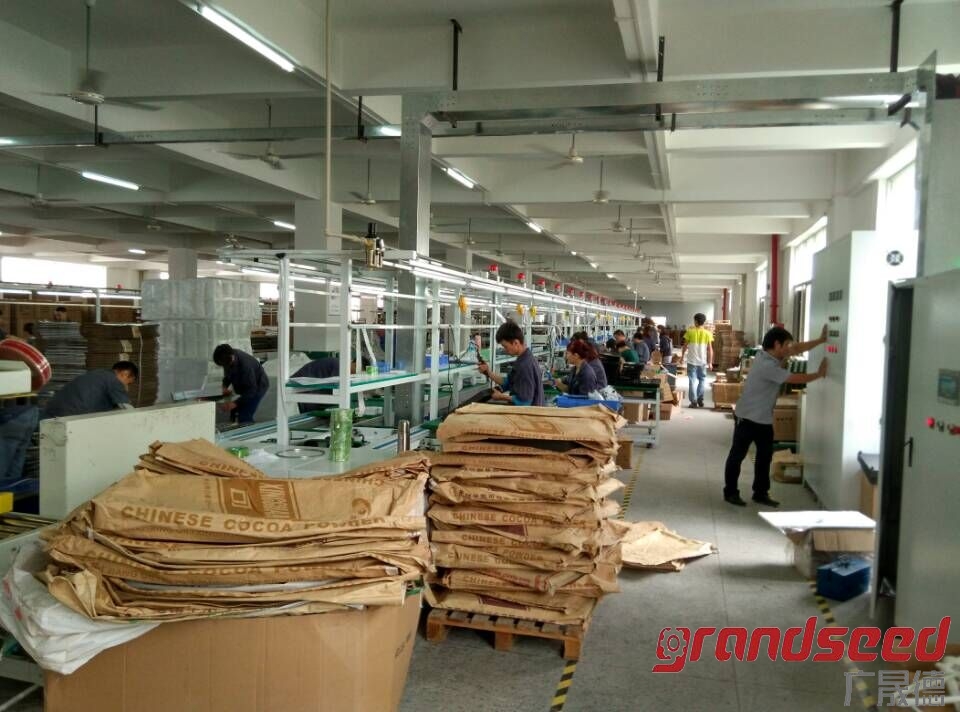

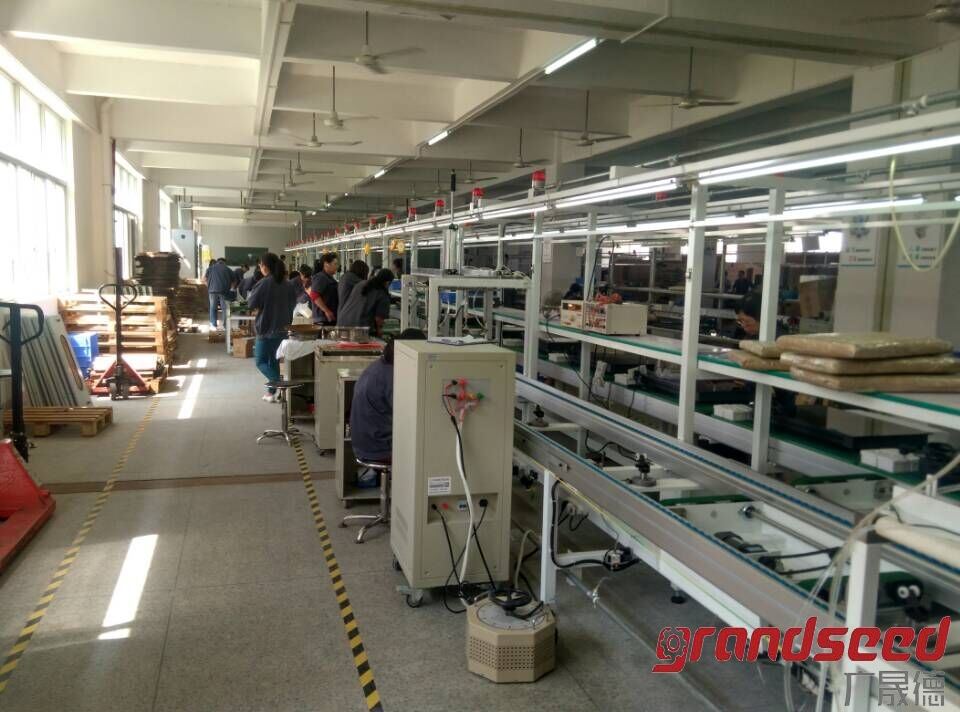

電磁爐組裝老化生產線

要詳細了解香蕉视频在线观看免费研發的集組裝、老化、包裝於體的電磁爐生產線詳細情況請於香蕉视频在线观看免费聯係。
